S2 neue Platine 2015

Bausteine > Servo-Tiny

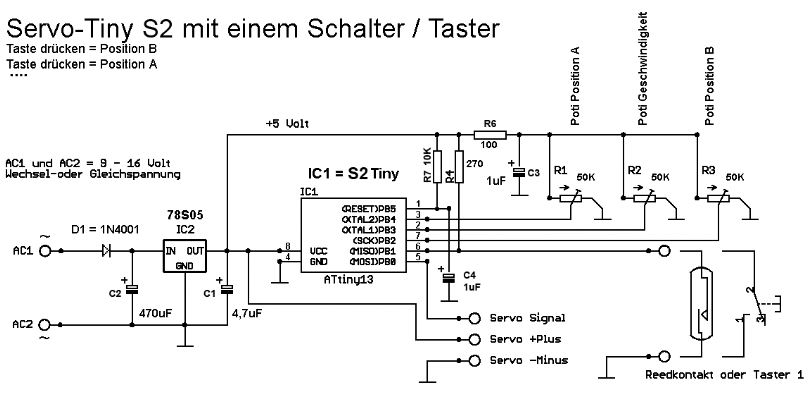

S2 mit neuer Platine.
Die Ansteuerung des S2 erfolgt über Taster, Reedkontakt, Hallsensor, Relaiskontakt usw.
Wird der Anschluß mit Masse verbunden, so dreht sich das Servo jeweils in die andere Richtung.
Die beiden Positionen "A" und "B" werden an dem linken oder rechten Potentiometer eingestellt.
An dem mittleren Potentiometer wird die Drehgeschwindigkeit eingestellt.
Stückliste für Platine:
D1 = 1N4001 Diode
IC1 = 78S05 Spannungsregler
IC2 = S2-Tiny
C1 = Tantalkondensator 4,7uF/16 Volt
C2 = Elko 470uF / 35 Volt
C3 + C4 = Tantalkondensator 1uF/16 Volt
R1, R2, R3 = Potentiometer 50K
R4 = Widerstand 270 Ohm
R6 = Widerstand 100 Ohm senkrecht eingelötet
R7 = Widerstand 10K

Zubehör:
8-polige Schraubklemme 2,54mm Raster
4-polige Stiftleisten für Stromanschluß
3-polige Stiftleisten für Servoanschluß
Servo
Reedkontakt / Taster / Hallsensor HG1
Steckernetzteil mit 5 Volt Gleichspannung

Variante:
Wird der Baustein direkt mit 5 Volt Gleichspannung versorgt, so können die Bauteile D1, 78S05 und C2 weggelassen werden.
Achtung !!
In diesem Fall ist der Baustein nicht gegen Verpolung oder zu hoher Spannung geschützt.
Spannungsversorgung:
Soll der Baustein direkt mit 12 - 16 Volt Gleich- oder Wechselspannung versorgt werden, so werden die Bauteile D1, 78S05 und C2 zusätzlich eingelötet.
