Ohne Reedkontakt

Praxis > Schaltplan > DC07-SI > LiPo + SPW

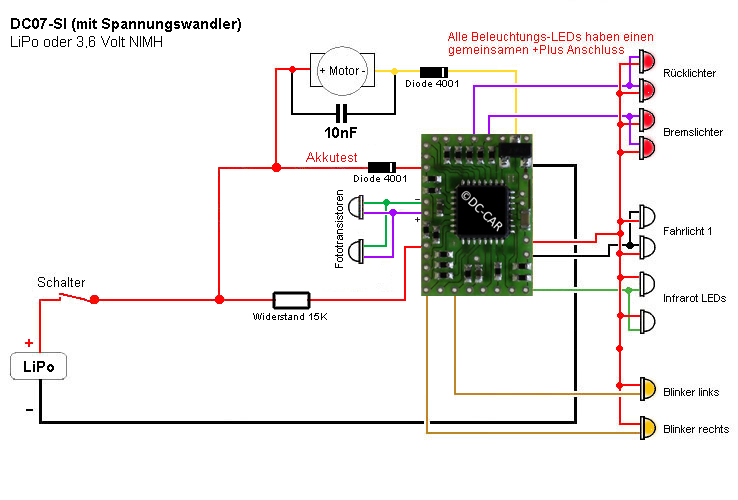

In dem gezeigten Schaltplan wird der Decoder mit einem LiPo Akku betrieben. Dazu werden ein paar zusätzliche Bauteile benötigt.
Der Reedkontakt wird hier nicht verwendet..
Da der DC07-SI einen Spannungswandler besitzt, wird die Akkuspannung über eine Diode mit dem Akkueingang verbunden.
Diese Diode ist absolut notwendig um den Decoder vor Zerstörung zu schützen !

In die Motorleitung werden Dioden eingefügt um die Spannung vom LiPo an die Motorspannung anzupassen.
Im Bild wird hierfür symbolisch eine Diode gezeigt. Da das GL-46 Getriebe normalerweise mit 2,4 Volt betrieben wird, so sind mindesten zwei Dioden notwendig. Wird die Anpassung nicht vorgenommen so fährt das Fahrzeug viel zu schnell und der Motor verschleißt schneller.
