DC-Car Lauflicht 7

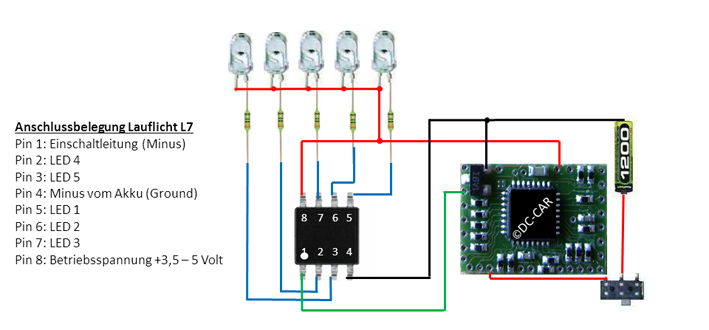

Anschlussbeispiel am DC07-SI

Das Lauflicht bietet 5 Lichter mit folgendem Muster:
Laufen von rechts nach links

Die Anode (+Pluspol) aller LEDs wird zusammengeschaltet und mit dem Spannungswander (+) verbunden. Die Ansteuerung erfolgt durch einen beliebigen Lichtausgang (in diesem Beispiel Licht 2), oder direkt über ein -Minus Signal.
Die Werte der Vorwiderstände liegen, je nach gewünschter Helligkeit, zwischen 220 bis 470 Ohm.
